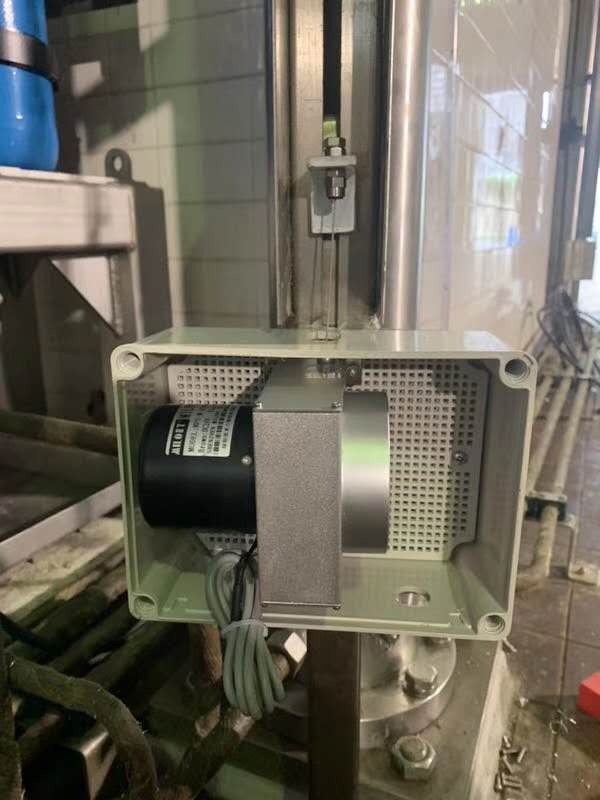

? ? ? ?拉繩式位移傳感器是通過拉線、輪轂與發條等機械裝置,將電位器或者編碼器的角度測量轉換直線位移測量。傳感器尺寸小,測量穩定性好。因?yàn)槔€的柔性特性,傳感器可通過滑輪、轉盤等機械構件換向,也可以將非標準直線運動轉換為標準直線運動,便于位移測量與測控。具有其他位移傳感器產品無法比擬的適用性和實用性。
? ? ? ?拉繩位移傳感器主要測量元器件可以是旋轉電位器、編碼器等。把機械位移量轉換為可以計量、記錄或者傳送的電信號,實現自動化測量與控制。電位器因?yàn)榫雀?、穩定性好、成本低,應用更為廣泛。傳感器輸出信號有:電壓信號、電流信號、脈沖信號或者RS485信號等,可連接各類數顯裝置、采集卡、采集儀、PLC控制器或者PC電腦使用。大量應用于各類直線導軌系統、機械設備位移測量與位置定位。
? ? ? ?以電位器為主要測量元器件的拉繩位移傳感器,其輸出電壓信號大小與電位器阻值變化呈正相關性。位移變化與傳感器阻值變化也具有很好的線性比例關系??赏ㄟ^(guò)測量電位器阻值的變化(或者輸出電壓信號的變化)確定位移量變化量大小與位移方向。繞線電位器由于其電刷移動時電阻以匝電阻為階梯變化,其輸出特性亦呈階梯形。如果拉繩位移傳感器在伺服系統中用作位移反饋元件時,過大的階躍電壓會引起系統振蕩。因此電位器制作應盡量減小每匝的電阻值。電位器式拉繩位移傳感器結構簡單,精度高,穩定性好,成本較低。但是電位器易磨損,易損壞,分辨力差,阻值偏低,高頻特性差,從而導致測量精度的下降。
? ? ? ?基于絕對值編碼器技術的拉繩位移傳感器,一方面解決傳統的電位器式拉繩位移傳感器的接觸方式,另一方面避免了主要測量元件的磨損,提高了系統高頻特性,從而確保位移檢測精度。改變傳統的拉繩位移傳感器接觸式、易磨損、高頻特性差等缺點。但是成本較高,在部分特殊場合較為常見。
